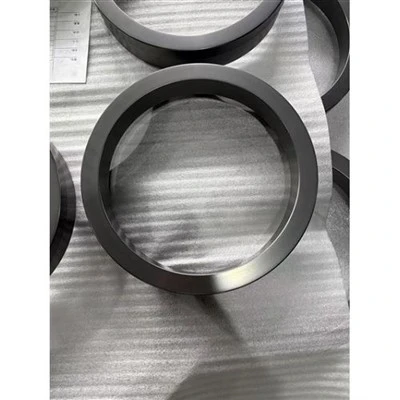

Kohandatud grafiidist kuumpressi vormid, õõnsused, stantsid ja vahetükid, mis on projekteeritud täpsete tehniliste jooniste ja tööparameetrite järgi. Kasutades mitme-teljelisi CNC-töötlemiskeskusi ja ranget mõõtmete kontrollimist, muudetakse kõrge-puhtusastmega isotroopse grafiidi toorained usaldusväärseteks tööriistadeks, mis on loodud pulbermetallurgia, täiustatud keraamika ja komposiitide tihendamiseks.
Grafiidi klassi ja materjali valiku maatriks
|
Hindamisparameeter |
Mida see kontrollib |
Tehniline tugi |
|
Puistetihedus |
Konstruktsiooni tugevus, oksüdatsioonikindlus ja kulumiskäitumine rakendatud koormuse korral. |
Abi optimeeritud tihedusega peene{0}}- või ülipeeneteralise-isotroopse grafiidi klasside valimisel. |
|
Tuha ja puhtuse tase |
Hoiab ära saastumise jälgede tundlikes materjalides (nt pooljuhtkeraamika, kõrge puhtusastmega pulbrid). |
Saadaval standard- või kõrge{0}}puhtusastmega, mille tuhasisaldus on kuni ppm. |
|
Mehaaniline tugevus |
Vastupidavus survekoormusele ja tõmbepingele pressimistsüklite ajal. |
Hinnatud maksimaalse töörõhu ja termilise šoki parameetrite järgi. |
|
Termilised omadused |
Soojusülekande efektiivsus ja soojuspaisumise kiirus kiirel kuumutamisel ja jahutamisel. |
Analüüsitud, et minimeerida termilist väsimust ja vältida pragude tekkimist tsükliliste toimingute ajal. |
Tüüpilised tööstuslikud rakendused
Kohandatud grafiiditööriistu kasutatakse kõrgel{0}}temperatuuri konsolideerimisprotsessides, kus mõõtmete täpsus ja materjali terviklikkus on olulised.
Täiustatud keraamika ja armor:Kuumpressimise ja sädeplasma paagutamise (SPS) tööriistad ränikarbiidi (SiC), boorkarbiidi (B4C), alumiiniumoksiidi ja tsirkooniumoksiidi komponentide jaoks.
Pulbermetallurgia ja kõvametallid:Spetsiaalsete metallipulbrite, teemanttööriistade, volframkarbiidkomposiitide ja hõõrdematerjalide konsolideerimine kontrollitud rõhu all.
Elektroonilised ja funktsionaalsed materjalid:Pihustavate sihtmärkide, akumaterjalide, termoelektriliste komponentide ja süsinik{0}}süsinik/süsinik-keraamiliste komposiitide tootmine.
Teadus- ja arendustegevus ning piloottestimine:Kohandatud tööriistad, mis on mõeldud ülikoolide laboritele, uurimisinstituutidele ning ettevõtete teadus- ja arenduskeskustele, mis arendavad uudseid materjali koostisi.
Projekteeritud grafiittööriistad nõudlikele termilistele keskkondadele
Kuumpressimiseks on vaja tööriistu, mis suudavad taluda suuri termilisi ja mehaanilisi pingeid, ilma töödeldava koormusega keemiliselt reageerimata või konstruktsiooni libisemiseta. Toores grafiitplokk on täpselt nii tõhus, kuivõrd selle töötlemise täpsus ja materjal sobivad. Iga kuumpressi vorm on valmistatud eritellimusel, joondades otse ahju arhitektuuri, pressimisrõhu ja kuumutustsüklitega.
Joonistamiseks ehitatud:Toodetud rangelt 2D/3D CAD-failide järgi, mahutades keerulisi sisemisi õõnsusi, tihedaid seinapaksusi ja astmelisi liitekohti.
Materjali sobitamine:Klassi valik juhindub töötemperatuurist, mehaanilistest koormuse piiridest, tuhasisalduse künnistest ja nõutavast kasutuseast.
Täpne CNC töötlemine:Täiustatud mitme{0}}teljega freesimine ja treimine, et saavutada ranged mõõtmete tolerantsid ja siledad aktiivsed kontaktpinnad.
Kohandamise ulatus ja tööriistade koostuvalikud
Komponendid on kohandatud-konfigureeritud vastavalt rakenduse nõuetele, mitte tarnida-riiulikataloogi{2}}vormidena:
Hallituse komponendid
Naiste matriitsid/õõnsused, isased stantsid, vaheplaadid, juhthülsid ja tugiseibid.
Geomeetria ja omadused
Sirged seinad, kitsenevad süvised, läbivad{0}}augud, vastuaugud, kohandatud raadiused ja lukustuvad liitmikud.
Mõõtmete skaala
Alates väikestest laboratoorsetest testvormidest kuni suurte{0}}formaadiliste tööstuslike pressplokkideni, olenevalt toormaterjali saadavusest.
Tootmise paindlikkus
Üksikud prototüübi komponendid, pilootproovi partiid ja planeeritud kordustootmise tsüklid.
Töötlemisvõimalused ja kvaliteedikontrolli töövoog
Grafiidi töötlemiseks on vaja spetsiaalset tööriistade geomeetriat, tolmueemalduse juhtimist ja täpseid tööriistaradasid, et vältida õrnade objektide servade lõhenemist ja tagada veatu kontaktpind.
Tehnika ja joonistamise ülevaade:Tolerantside, seina paksuse suhte, pinge kontsentratsioonipunktide ja tööriista vaba ruumi tehniline hindamine enne tootmise alustamist.
CNC freesimine ja treimine:Töötlemine{0}}kiiretel CNC-töötluskeskustel, mis on loodud kriitiliste sobivuspindade ja siseprofiilide rangete lineaarsete tolerantside säilitamiseks.
Mõõtmete kontroll:Iga vormikomponendi kontrollimine kalibreeritud mõõtevahenditega vastavuses joonise spetsifikatsioonidega.
Puhastus- ja kaitsepakend:Põhjalik puhastamine grafiiditolmust, kaitse servade lõhenemise eest põrutusi -neelavate vahelehtedega ja pakkimine turvalisse-ekspordiklassi puidust karpidesse.
Pakendamine, käsitsemine ja kvaliteedi jälgitavus
Ebaõige käsitsemise korral on grafiidist tööriistad rahvusvahelise transiidi ajal haavatavad löökide ja niiskuse neeldumise suhtes. Standardsed kaitseprotokollid tagavad, et osad jõuavad koheseks paigaldamiseks valmis:
Serva- ja pinnakaitse:Õrnad vormiõõnsused ja teravad servad on polsterdatud põrutusvastaste -vahukihtidega või pakitud eraldi.
Niiskuse kontroll:Suletud ümbris rakendatakse kohtades, kus enne ahju laadimist on vaja keskkonnakaitset.
Dokumentatsiooni tugi:Sisemiste kvaliteedikontrollistandardite toetamiseks saab eelneval kokkuleppel esitada materjali klassi andmelehti ja mõõtmete kontrollimise aruandeid.
Korduma kippuvad küsimused
K: Kas saate toota grafiidist kuumpressi vorme otse meie 2D/3D jooniste põhjal?
V: Jah. Komponente toodetakse tavapäraselt kliendi-tarnitavate PDF-jooniste ja 3D CAD-failide (STEP, IGES) põhjal. Tehnilised ülevaated kontrollivad enne töötlemist konstruktsiooni ja tootmise teostatavust.
K: Milliseid failivorminguid päringute jaoks eelistatakse?
V. Kiireima tehnilise ülevaate saamiseks esitage 2D PDF-joonis, milles on üksikasjalikult kirjeldatud kriitilised mõõtmed, tolerantsid ja pinnakareduse viited, koos 3D-mudeliga, kui see on saadaval.
K: Kuidas peaksime valima grafiidiklassi, kui meie nõuded on määratlemata?
V: Jagage töötemperatuuri, rakendatud rõhku, ahju atmosfääri ja töödeldavat materjali. Eelneva kasutuskogemuse põhjal soovitatakse sobivat grafiidiklassi.
K: Milliseid mõõtmete tolerantse saab säilitada?
V: Saavutatavad tolerantsid sõltuvad ploki mõõtmetest, klassi struktuurist ja funktsioonide geomeetriast. Standardsed lineaarsed tolerantsid jäävad tavaliselt vahemikku pluss-miinus 0,05 mm kuni 0,1 mm, rangemad tolerantsid vaadatakse üle iga juhtumi puhul--haaval.
K: Mis on kohandatud kuumpressi vormide tüüpiline tarneaeg?
V: Tarneajad sõltuvad tooraine saadavusest, töötlemise keerukusest ja tellimuse kogusest. Täpne ajakava kinnitatakse esialgse joonise ja tehnilise ülevaatuse käigus.
